KMUM02S直流电源系统由主监控、充电模块、电池组、开关量检测单元、绝缘检测单元、电池检测单元构成。采用模块化部件，可实现完善的 N+1 备份功能，及在线式热插拔及在线维修功能。
主要功能：
Ø
25VDC供电，直接从开关电源取电。
Ø
7寸液晶显示，触摸屏操作。
Ø
可采集合母、控母和电池电压，两路交流输入电压，电池、负载电流，具备绝缘检测功能。
Ø
12路告警干接点输出，4个硅链控制继电器，支持两路交流投切功能。
Ø
可外接KSUM02、KIUM01、KBUM01/02等功能模块，扩展支路开关、绝缘状态检测和电池单体电压检测。
Ø
支持Modbus协议与后台通讯。
Ø
全自动电池智能管理。

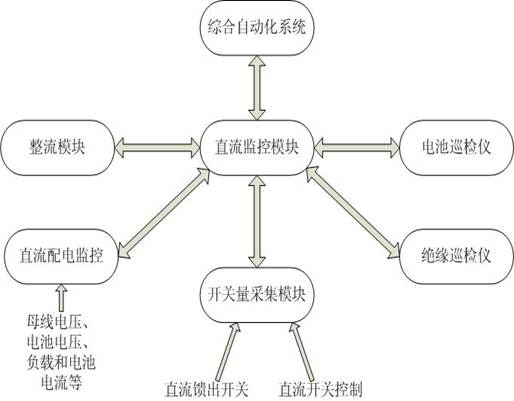

系统结构图：
系统配置：
部件
|
推荐型号
|
满配置数量
|
备注
|
监控模块
|
KMUM02S
|
1
|
必备
|
整流模块
|
KR*****T或KR*****T2
|
12
|
选配
|
直流配电模块
|
KDUM01
|
1
|
必备
|
交流配电模块
|
KEUM01B
|
1
|
必配
|
开关量模块
|
KSUM02
|
4
|
选配
|
绝缘选线装置
|
KGUM01
|
1
|
选配
|
绝缘选线扩展装置
|
KEUM01C
|
7
|
选配
|
电池巡检仪(可测量24节电池)
|
KBUM01
|
1
|
选配
|
电池巡检仪(可测量54节电池)
|
KBUM02
|
2
|
选配
|
注：1.图中满配置数量标出的可以根据客户具体的要求配置数量
2.108节电池需配置2个KBUM02
|
|||

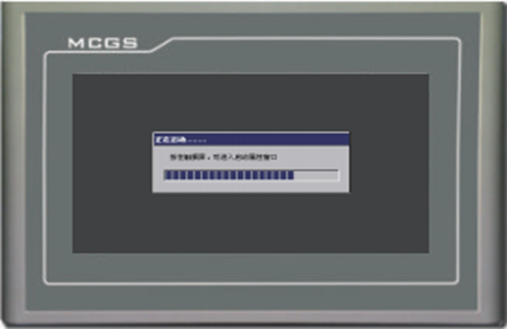

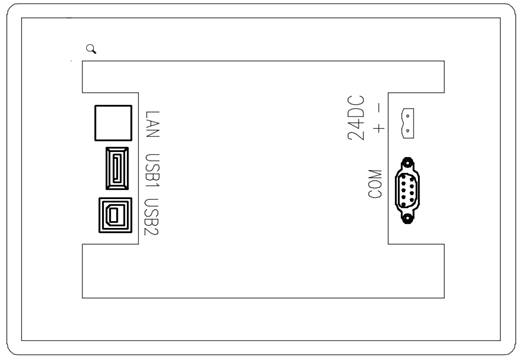

监控器外形以及背面接口：
