KMUM02I是科海电气针对电力一体化系统应用而研发的产品，集成了充电柜交直流母线相关检测控制功能。既可作为一充一电的一体化系统总监控，亦可作为两充两电或三充两电大系统的子监控使用。
此外，IMUM02I监控系统采用模块化的设计思想，配合模块化的配电监控产品，可以灵活满足多样化的设计需求。

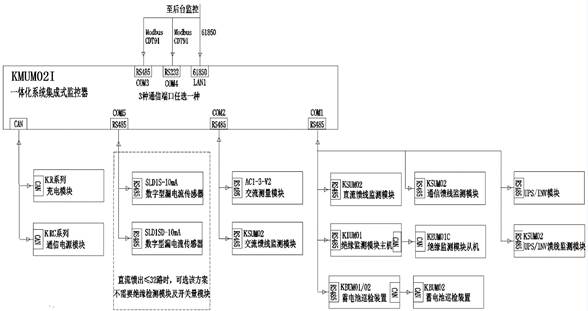

KMUM02I监控系统网络图如下：
KMUM02I相关产品配置如下：
产品名称
|
产品型号
|
产品描述
|
满配数量
|
集成式监控模块
|
KMUM02I
|
7英寸、触摸屏、交直流综合检测
|
1
|
充电模块
|
KR系列
|
220V/110V，5A/10A/20A/30A/40A
|
32
|
通信电源模块
|
KRC系列
|
48V/24V，10A/20A/30A/50A
|
8
|
UPS/逆变模块
|
客户自选
|
/
|
2
|
开关量检测模块
|
KSUM02
|
56路开关量检测，交、直流、通信电源通用
|
16
|
绝缘监测模块主机
|
KIUM01
|
母线绝缘，交流串入，32路馈出支路
|
1
|
绝缘检测模块从机
|
KEUM01C
|
32路溃出支路检测
|
15
|
电池巡检仪
|
KBUM01
|
24节电池检测
|
1
|
电池巡检仪
|
KBUM02
|
54节电池检测
|
2
|
交流检测模块
|
AC1-3-V2
|
1路三相电压电流采集、4路开关量
|
2
|
数字式漏电流传感器
|
SLD1S-10mA
|
10mA，RS485
|
32
|
数字式漏电流传感器
|
SLD1SK-10mA
|
10mA，2路开关量，RS485
|
32
|
主要功能：
Ø
7英寸触摸屏，图形化显示，系统配置参数设置、状态、数据及告警记录查询等；
Ø
220V/110V母线电压直接供电；
Ø
采集2路单相/三相交流电压，有无交流中线均适用；2路交流进线开关互投互锁控制；
Ø
采集合母电压、控母电压、电池电压、电池电流、负载电流、8路低压DI输入。
n
电池/负载电流采集可以直接从分流器上采集，无需霍尔电流传感器；
n
8路低压DI输入可检测电池熔丝告警、空开跳闸等特殊开关量；可自定义；
Ø
具备绝缘检测主机功能，可检测正负母线对地电阻、交流窜入电压；该功能可关闭；
Ø
3点7级硅链自动控制功能，亦可关闭该功能来实现3路干接点输出；可自定义；
Ø
7路告警干接点输出；可自定义；
Ø
1路声光告警输出；
Ø
具备IRIG-B对时功能（GPS硬对时）；
Ø
具备蓄电池智能管理功能，蓄电池离线检测，支持铅酸电池或者镉镍电池的电池管理；
Ø
支持U盘导入、导出数据和配置文件、程序升级；
Ø
支持中英文显示界面；
Ø
支持Modbus、CDT91、IEC61850（选配）与后台通讯；
Ø
支持与充电模块、通信电源模块、UPS/逆变器通信，并进行管理。
Ø
扩展功能：
n
选配开关量检测模块KSUM02，可以实现对交流屏、直流屏、通信电源屏、UPS/逆变屏等输入及馈出支路状态/告警点检测，最大可实现56*16路开关量检测；
n
选配数字型漏电流传感器SLD1S-10mA/SLD1SK-10mA（带2路开关量），可以实现32路及以下馈出支路的绝缘巡检和开关量检测；
n
选配绝缘检测模块KIUM01（主机）+KEUM01C（从机），可以实现母线绝缘检测，交流窜入及馈出支路绝缘巡检，最大可实现32*16路馈出支路绝缘巡检。
n
选配蓄电池巡检仪KBUM01（24节）或KBUM02（54节），可以实现对蓄电池组单节电压，蓄电池组环境温度检测；
n
选配交流采集模块AC1-3-V2，可实现对交流屏进线或母线的三相电压电流采集。

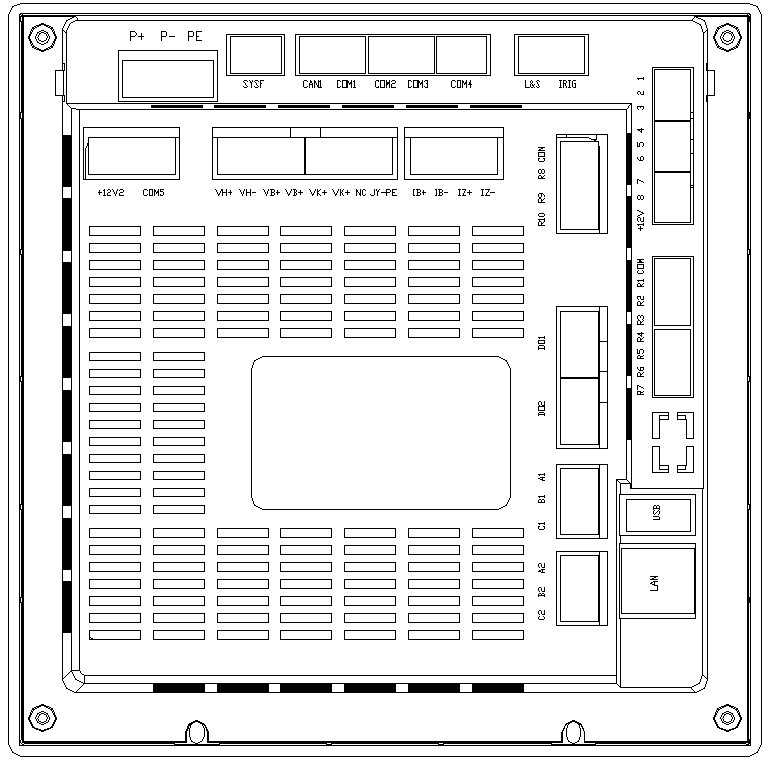

端子布局图如下：
KMUM02I监控模块的端子定义如下：
功能
|
丝印
|
接线说明
|
备注
|
位号
|
电源输入
|
P＋
|
电源正极
|
工作电压范围80-320Vdc
|
J1
|
P－
|
电源负极
|
|||
接地符号
|
PE
|
保护地
|
||
交流电压采样口
|
A1(L1)
|
交流1#Uab（L1）
|
只有1路输入时接第1路，单相输入时，火线接入A相。监控内可设置（1路/2路）和（单相/三相）
|
J27
|
B1
|
交流1#Ubc
|
|||
C1(N1)
|
交流1#Uca（N1）
|
|||
A2(L2)
|
交流2#Uab（L2）
|
J28
|
||
B2
|
交流2#Ubc
|
|||
C2(N2)
|
交流2#Uca（N2）
|
|||
交流互投控制
|
DO1-NC
|
主路交流投切输出端（常闭触点）
|
交流进线互投互锁控制
|
J25
|
DO1-COM
|
主路交流投切输出公共端
|
|||
DO1-NO
|
主路交流投切输出端（常开触点）
|
|||
DO2-NC
|
备路交流投切输出端（常闭触点）
|
J26
|
||
DO2-COM
|
备路交流投切输出公共端
|
|||
DO2-NO
|
备路交流投切输出端（常开触点）
|
|||
直流电压、电流采样口
|
VB＋
|
电池电压正端
|
不同母线之间采用高阻隔离，以防止相互之间的电气短接，而影响母线分段或电池脱离系统的操作
|
J21
|
VB－
|
电池电压负端
|
|||
VH＋
|
合母电压正端
|
|||
VH－
|
合母电压负端
|
|||
VK＋
|
控母电压正端
|
J22
|
||
VK－
|
控母电压负端
|
|||
NC
|
空
|
空
|
||
JY-PE
|
绝缘地
|
母线绝缘接地
|
||
KB＋
|
电池电流正端
|
采用电气隔离模式，以适应不同母线接地系统，满足分流器位于正母线或负母线的需求
|
J23
|
|
KB－
|
电池电流负端
|
|||
IZ＋
|
负载电流正端
|
|||
IZ-
|
负载电流负端
|
|||
硅链控制
|
COM
|
R8~R10公共端
|
降压硅链控制端口。无硅链控制功能时，可配置为告警继电器输出。
|
J24
|
R8
|
硅链控制端口1
|
|||
R9
|
硅链控制端口2
|
|||
R10
|
硅链控制端口3
|
|||
数字式传感器接口
|
+12V2
|
数字式传感器电源
|
用于32路馈出支路及以下系统支路绝缘检测
|
J20
|
DGND
|
||||
T4＋
|
数字式传感器通讯口，COM5
|
|||
T4－
|
||||
开关量输入
|
1
|
硅链状态
|
常开或常闭可设。默认：常闭
（0V手动，12V自动）
|
J7
|
2
|
主路交流接触器状态
|
常开或常闭可设。默认：常闭
（悬空告警，12V正常）
特殊开关量功能固定，端子先后顺序可调。
|
||
3
|
备路交流接触器状态
|
|||
4
|
主路交流进线空开告警
|
J8
|
||
5
|
备路交流进线空开告警
|
|||
6
|
防雷告警
|
|||
7
|
电池熔丝断/开关跳闸告警
|
J9
|
||
8
|
馈出支路跳闸告警
|
|||
＋12V
|
开关量检测公共端
|
|||
本体故障输出
|
SYSF-NC
|
本体故障输出端（常闭触点）
|
本体故障告警输出
|
J2
|
SYSF-COM
|
本体故障输出公共端
|
|||
SYSF-NO
|
本体故障输出端（常开触点）
|
|||
干接点输出
|
COM
|
R1-R7公共端
|
常开或常闭输出可设，断电时常开输出
|
J10
|
R1-R3
|
1#～3#告警干接点输出
|
|||
R4-R7
|
4#～7#告警干接点输出
|
J11
|
||
声光告警
|
+12V
|
12Vdc输出正极
|
外部声光告警输出
|
J6
|
S&L
|
声光告警输出接口
|
|||
B码硬对时
|
IN
|
IRIG-B对时接口（RS485）
|
GPS硬对时
|
|
DGND
|
||||
通讯端口
|
C1＋
|
CAN1正极
|
CAN，接充电模块和通信电源模块
|
J3
|
C1－
|
CAN1负极
|
|||
T1＋
|
RS485正极
|
COM1，接直流屏、通信电源屏、UPS/逆变器相关设备
|
||
T1－
|
RS485负极
|
|||
T2＋
|
RS485正极
|
COM2，接交流屏监控设备
|
J4
|
|
T2－
|
RS485负极
|
|||
T3＋
|
RS485正极
|
COM3、COM4，后台通讯
|
||
T3－
|
RS485负极
|
|||
TXD
|
RS232发送端
|
J5
|
||
RXD
|
RS232接收端
|
|||
DGND
|
RS232信号地
|
|||
网口
|
网口
|
10M/100M以太网口
|
上位机通信端口，IEC61850
|
LAN
|
USB
|
USB
|
2个USB接口
|
正面和背面各一个
|
/
|
